  Allgemeines

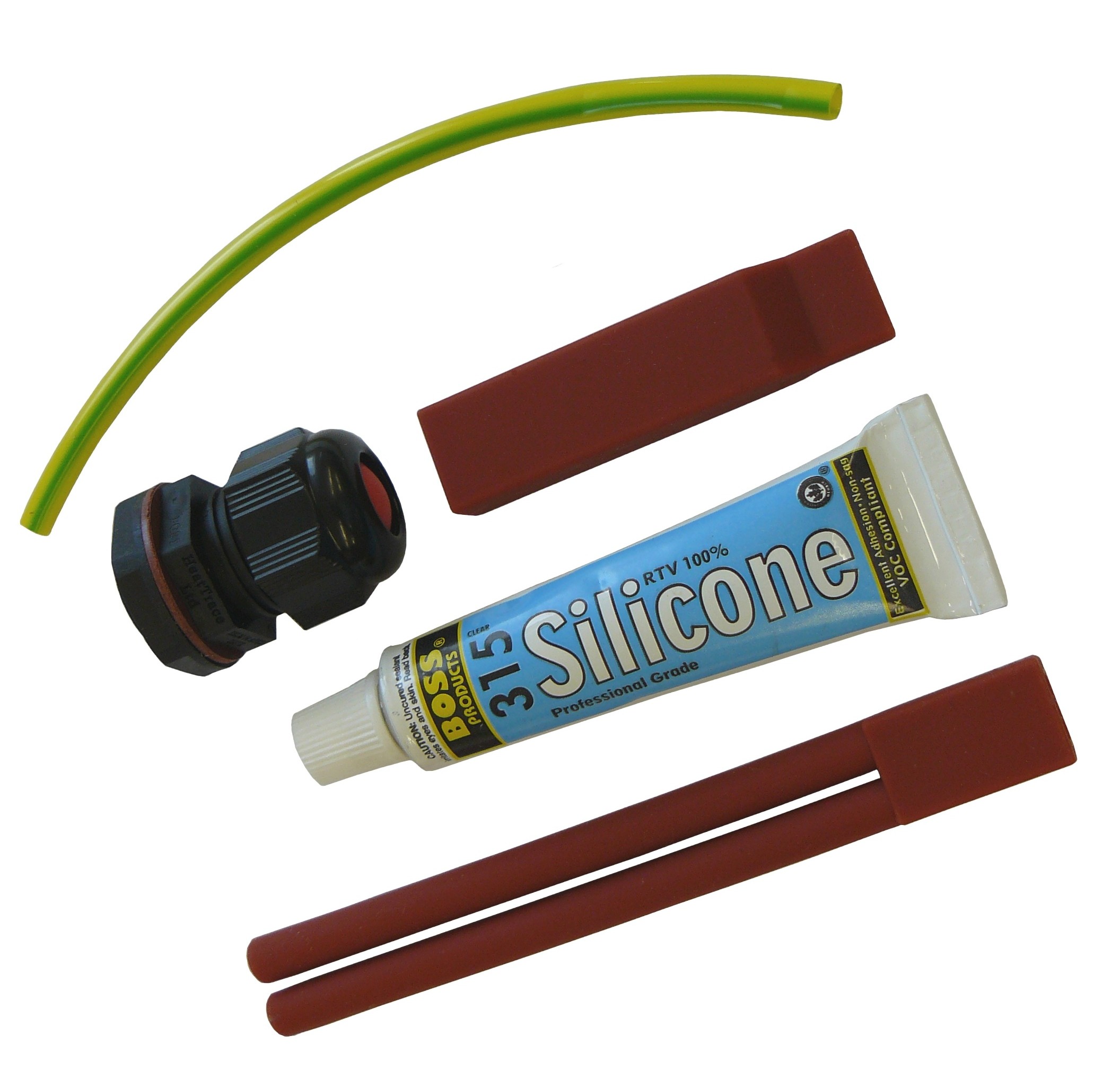

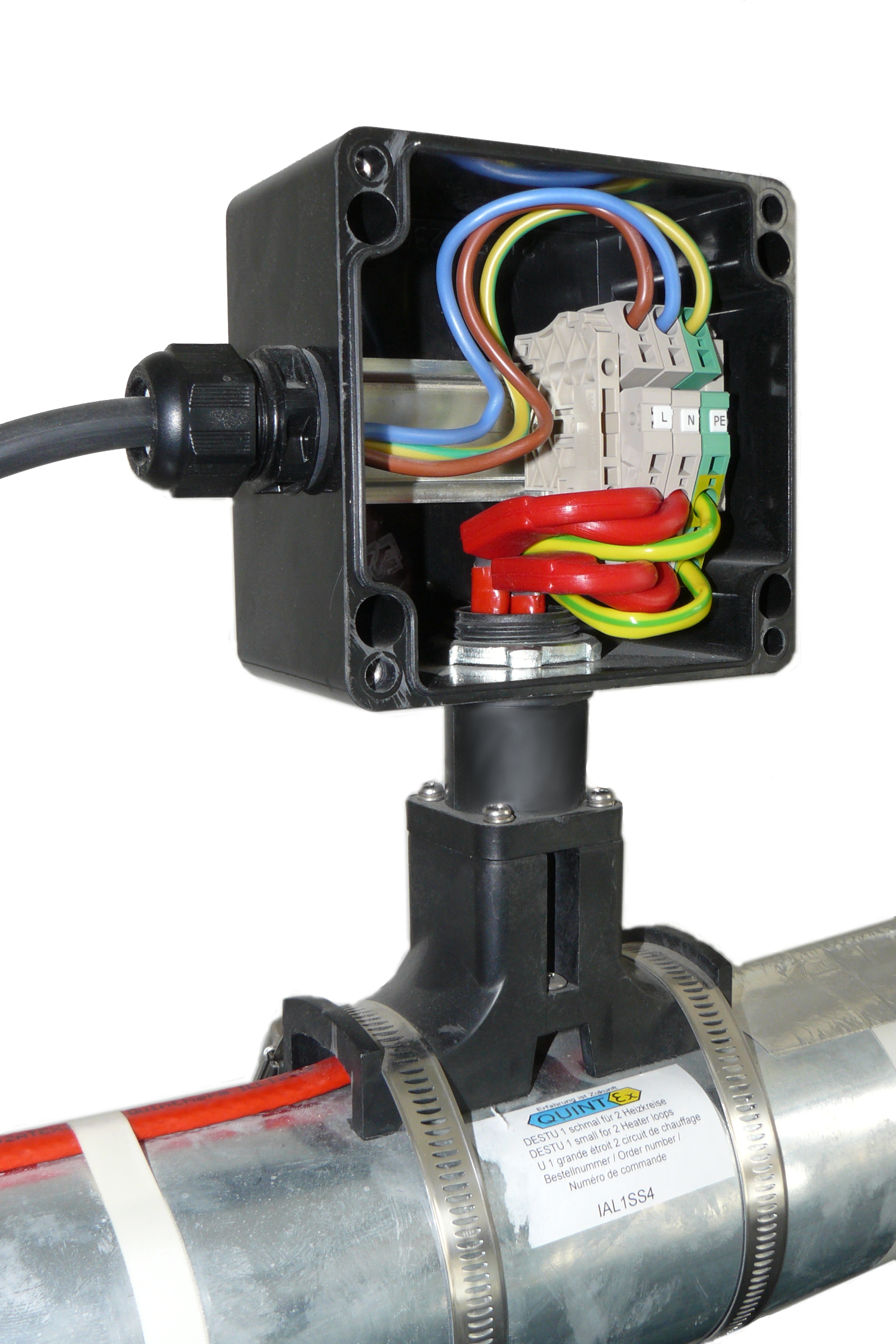

  Die Anschlusstechniken der IAL4 Reihe beinhalten leicht zu konfektionierende An- und Endabschlüsse im Set. Der Aufbau ist so gewählt, dass der Anschluss direkt in einem für den Ex-Bereich zugelassenen Gehäuse angeschlossen werden kann, z.B. Anschlussgehäuse der AG…Ex Reihe oder Regelgeräte der IRM…Ex Reihe. Zusätzliche Anschlussleitungen sind nicht mehr nötig. Zudem erlaubt die hohe Temperaturbeständigkeit bis 200°C auch die Verwendung mit Hochtemperaturheizleitungen wie der ILH bzw. ILS-Reihe.



  Technische Daten IAL4SS/BS

  • Max. Umgebungstemperatur:              200°C
  • Für folgende Heizleitungen(SS):         ILL,IPM
  • Für folgende Heizleitungen(BS):         ILLw,ILM,ILH,ILS
  • Länge Anschluss (SS):                         160mm
  • Länge Anschluss (BS):                         165mm
  • Länge Endabschluss:                           50mm
